沃茨阀门UZ41SM柱塞闸阀介绍：
柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。

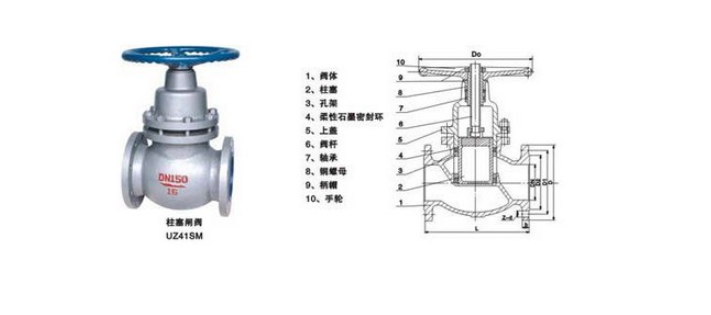

沃茨阀门UZ41SM柱塞闸阀结构图：
沃茨阀门UZ41SM柱塞闸阀特点：
在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。
柱塞闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。
沃茨阀门UZ41SM柱塞闸阀外形链接尺寸：
DN(mm) | UZ41SM-16Y、P、R | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
