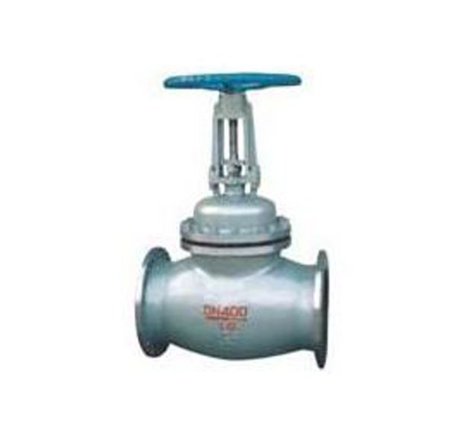

沃茨阀门U46SM平衡式柱塞阀概述：
U46SM平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
沃茨阀门U46SM平衡式柱塞阀特点：
1、阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖产品。其优越性远胜于普通截止阀。
2、密封环采用回弹性强、耐磨性高的无毒新型密封材料。
3、密封可靠、经久耐用，从而提高了阀门的使用寿命。
沃茨阀门U46SM平衡式柱塞阀性能参数：
实验项目 | 实验介质 | 实验压力 |
压强实验 | 水 | 1.5PN |
高压密封实验 | 水 | 1.1PN |
低压气密封实验 | 气 | 0.5-0.7MPa |
沃茨阀门U46SM平衡式柱塞阀外形链接尺寸：
DN | L | D | D1 | D2 | b | Z-φd | D0 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 450 |
250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 500 |
300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 560 |
350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 640 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 750 |
450 | 987 | 640 | 585 | 545 | 40 | 20-30 | 带伞齿轮转动 |
500 | 987 | 705 | 650 | 608 | 44 | 20-34 |
