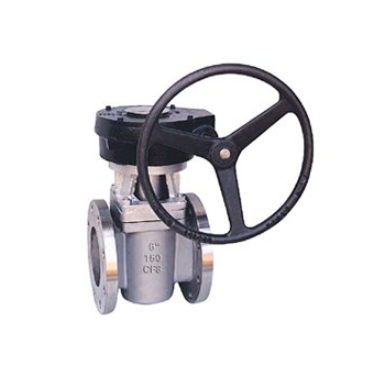

沃茨阀门X41F美标蜗轮旋塞阀

沃茨阀门X41F美标蜗轮旋塞阀概述：X41F型美标旋塞阀适用于公称压力CLASS150-CLASS1500，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。沃茨阀门X41F美标蜗轮旋塞阀性能参数：型号压力级

在线咨询全国热线
13295105805

沃茨阀门X41F美标蜗轮旋塞阀概述：

X41F型美标旋塞阀适用于公称压力CLASS150-CLASS1500，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。

沃茨阀门X41F美标蜗轮旋塞阀性能参数：

型号	压力级（Lb）	试验压力PS(MPa)			适用介质	适用温度（℃）聚四氟乙烯
		壳体	密封（水）	低压密封（气）
X41F-350(Lb)C X41F-600(Lb)C	300	7.8	5.6	0.5-0.7	水、蒸汽、油品等	≤150
	600	15.3	11.2
X41F-350(Lb)P X41F-600(Lb)P	300	7.8	5.6	0.5-0.7	硝酸类	≤150
	600	15.3	11.2
X41F-350(Lb)R X41F-600(Lb)R	300	7.8	5.6	0.5-0.7	硝酸类	≤150
	600	15.3	11.2

沃茨阀门X41F美标蜗轮旋塞阀外形链接尺寸：

压力	公称通径DN		尺寸（mm）
300Lb	(ln)	(mm)	D	D1	D2	Do	L	H	b	f	z-Φd
	1/2	15	95	66.5	35	-	140	110	15	2	4-Φ15
	3/4	20	117	82.5	43	-	152	115	16	2	4-Φ19
	1	25	124	89	51	-	165	115	18	2	4-Φ19
	11/4	32	133	98.5	64	-	178	135	19	2	4-Φ19
	11/2	40	156	114.5	73	-	190	140	21	2	4-Φ22
	2	50	165	127	92	-	216	150	22	2	8-Φ19
	21/2	65	190	149	105	-	241	165	25	2	8-Φ22
	3	80	210	168.5	127	-	283	180	29	2	8-Φ22
	4	100	154	200	157	300	305	380	32	2	8-Φ22
	5	125	179	235	186	300	381	460	35	2	8-Φ22
	6	150	318	270	216	320	403	520	38	2	12-Φ22
600Lb	8	200	381	330	270	320	419	580	41	2	12-Φ25
	1/2	15	95	66.5	35	-	165	175	22	7	4-Φ15
	3/4	20	118	82.5	43	-	190	175	23	7	4-Φ19
	1	25	124	89	51	-	216	175	25	7	4-Φ19
	11/4	32	133	98.5	64	-	229	220	28	7	4-Φ19
	11/2	40	156	114.5	73	-	241	280	30	7	4-Φ22
	2	50	165	127	92	-	292	305	33	7	8-Φ19
	21/2	65	190	149	100	-	330	380	36	7	8-Φ22
	3	80	210	168	127	-	356	450	39	7	8-Φ22
	4	100	273	216	157	300	432	-	45	7	8-Φ25
	5	125	330	266.5	186	300	508	-	52	7	8-Φ29
	6	150	356	292	216	320	559	-	55	7	12-Φ29
	8	200	419	349	270	320	660	-	63	7	12-Φ32
