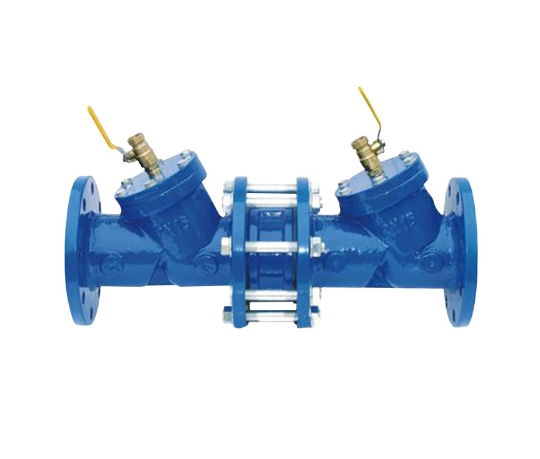

沃茨倒流防止器-HS41X

沃茨倒流防止器简介：

倒流防止器是在两个止回阀之间加一个排水器组成。排水器上腔用高压管与低一级止回阀进口端连接。低一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀闷、阀座、弹等组成。普通型为两个止回阀串联而成。

倒流防止器工作原理：

介质流过进水止回阀时因机械阻力和过流水头损失而减压，使压力高于泄水阀腔的压力，而泄水阀膜片上部的压力为压力，膜片上部压力大于泄水腔和弹簧阻力，泄水阀维持关闭，介质正常流动，当压力与泄水阀腔的压力差小于0.02MPa时，介质处于倒流的临界状态，这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力，泄水阀自动开启，将倒流介质排出管外，同时大量空气进入阀腔，形成空气隔断，避免介质倒流，大于0.02MPa时泄水阀自后关闭。阀后管网水压升过阀前进水端水压时，如单向止回阀密封完好，水体不会倒流，此时泄水阀关闭不泄水，当单向止回阀密封失灵产生渗漏时，泄水阀开启排水泄压。

沃茨倒流防止器技术参数：

沃茨倒流防止器连接尺寸：
