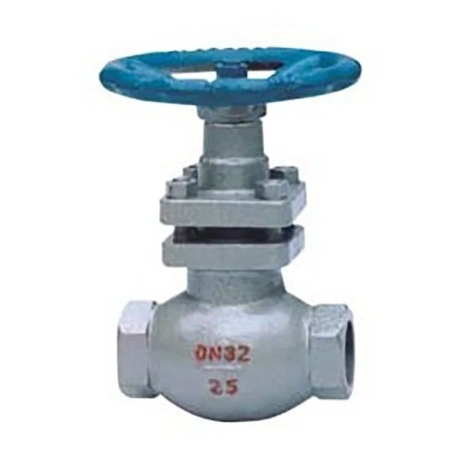

沃茨内螺纹柱塞阀UJ11H

沃茨内螺纹柱塞阀UJ11H简介：

UJ11H内螺纹连接柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮、密封圈、孔架等零部件组成。当旋转手轮的，通过阀杆带动柱塞，使之在两个密封圈之间上下往复运动，完成阀门的开启和关闭。在柱塞阀中，柱塞与密封圈之间采用过盈配合，当柱塞入密封圈内孔时，密封圈被压缩进而紧紧抱住柱。这时，依靠过盈密封圈所产生的径向分力将大于流体压力，从而保证了密封。当柱抽出时，密封在材料的弹性作用下，恢复原状，此时，流体通过孔架及下密封圈而流向出口。

沃茨内螺纹柱塞阀UJ11H技术参数：

公称通径:DN15-500mm:

连接方式:螺纹，法兰，焊接，对来;

适用温度:-29-180°C

适用压力:1.0-4.0mpa

使用介质:水，基汽，油品，醋酸等多种介质:

材质:铸铁，球墨铸铁，铸钢，锻钢，304，316，316L等不锈钢。

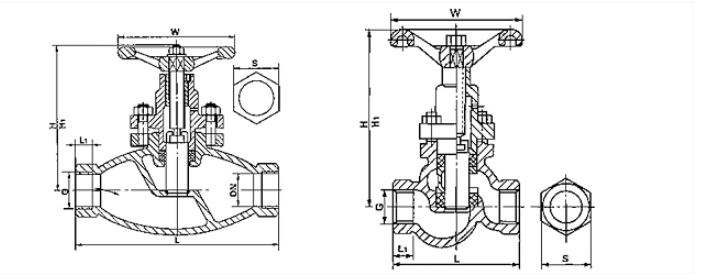

沃茨内螺纹柱塞阀结构图：

沃茨内螺纹柱塞阀性能参数：

沃茨内螺纹柱塞阀试验压力：

沃茨内螺纹柱塞阀外形链接尺寸：
