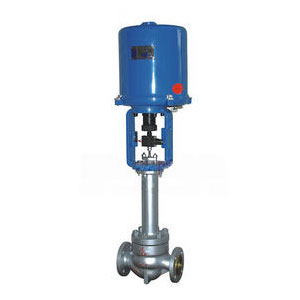

沃茨电动波纹管调节阀概述：
电动波纹管密封调节阀由3810系列（PSL系列）电子电动执行器和低流量阻调节阀阀体组成。电动执行器为一体化结构，内置伺服放大器。输入控制信号（4-20mADC 或1-5VDC）和电源可控制阀门开度，调节压力、流量、液位、温度等工作参数。电动波纹管密封调节阀阀芯采用上导流结构，结构紧凑，流道呈S形流线型，使其压降损失小，流量大，可调范围宽，流量特性精度高。它符合EC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极高品质、易燃、易爆、易挥发和稀贵金属介质的调节。此外，该阀还可用于真空应用。

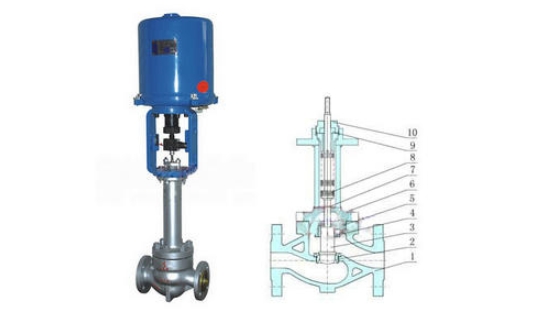

沃茨电动波纹管调节阀结构图：
沃茨电动波纹管调节阀技术参数：
| 形 式 | 直通铸造球型阀 |
| 公称通径 | 25、32、40、50、65、80、100、125、150、200、250、300mm |
| 公称压力 | PN16、40、64bar |
| 法兰标准 | GB/T9113、 JB/T79等 |
| 材 料 | 铸钢( WCB)、不锈钢（304、316、316L）等 |
| 上 阀 盖 | 波纹管密封型：-40-350℃ |
| 阀盖形式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
沃茨电动波纹管调节阀性能参数：
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.5； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||
沃茨电动波纹管调节阀链接尺寸，额定流量系数Kv：
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 单座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 允许压差(MPa) | 单座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
| 笼式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
| 套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
