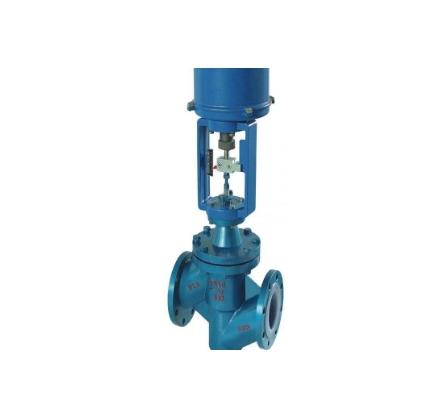

沃茨阀门电动衬氟调节阀概述：
电动衬氟调节阀由低流阻直通衬聚四氟乙烯的单座阀，或与低流阻陈四氟套筒阀配用威盾3系列直行程电动执行机构组成，电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，阀体全衬四氟，耐强酸碱，耐腐蚀，实现对强酸碱腐蚀性介质的压力、流量、温度、液位等参数的调节。广泛应用于电力、石油、化工、冶金、生态环境保护、轻工、教学科研设备等工业过程自动控制系统中。
沃茨电动衬氟调节阀特点：
有体积小、重量轻、连接简单、流量大、调节精度高等优点。
沃茨电动衬氟调节阀适用场景：
电动内衬氟调节阀具有体积小、重量轻、连接简单、流量大、调节精度高等特点。本实用新型广泛应用于电力、石油、化工、冶金、生态环境保护、轻工教学、科研设备等工业过程自动控制系统中。
沃茨电动衬氟调节阀技术参数：
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | |||||
阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
流量特性 | 快开特性 | ||||||||
配置执行器类别 | 威盾3810系列、PSL系列等电动执行器 | ||||||||
执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||
环境温度：-25～+70℃、环境湿度：≤95% | |||||||||
沃茨电动衬氟调节阀性能参数：
项目 | 指标值 | ||
基本误差% | 配V3810L±2.5； 配PSL±1.0 | ||
回差% | 配381L ±2.0； 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30：1 | ||
沃茨电动衬氟调节阀外形链接尺寸：
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
