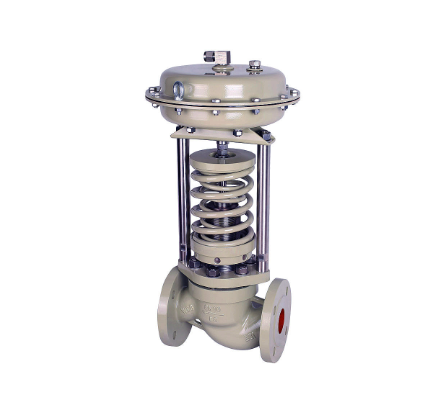

沃茨阀门自力式压力调节阀ZZYP、ZZYM

沃茨阀门自力式压力调节阀介绍：ZZYP、ZZYM自力式压力调节阀不用外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作敏，密封性好，压力设波动小等优点，应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列调节阀作用型式有减压用

在线咨询全国热线
13295105805

沃茨阀门自力式压力调节阀介绍：

ZZYP、ZZYM自力式压力调节阀不用外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作敏，密封性好，压力设波动小等优点，应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列调节阀作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。压力分段调节从15~250KPa。可按需要组合符合用户工况要求。

沃茨阀门自力式压力调节阀参数：

阀体型式：直通铸造球型阀体

阀芯型式：快开型阀芯

公称通径：DN20 ~300 NPS3/4〞~12〞

公称压力：PN16 ~64 CLASS 150LB ~300LB

连接方式：法兰 FF、RF、RTJ、等

阀盖形式：螺栓压紧式

填料：V型聚四氟乙烯

密封垫：金属夹石墨密封

执行机构：薄膜自力式、活塞式自力式

表面涂漆：多种颜色

沃茨阀门自力式压力调节阀技术参数：

公称通径（DN）		20	25			32	40			50			65	80			100			125		150				200		250			300
额定流量系数（KV）		7	11			20	30			48			75	120			190			300		480				760		1100			1750
额定行程（mm）		8				10				14			20				25			40						50		60			70
公称压力		PN 16、40、64 CLASS150LB~300LB
压力调节范围（Kpa）		15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制压力尽量选择在调节范围中间值附件。
流量特性		快开
调节精度%		±5-10
使用温度		-40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃
允许泄漏量	硬密封（1/h）	单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级）
	软密封（1/h）	0.15		0.30				0.45			0.60				0.90			1.7			4.0			6.75			11.10			16.0
减压比	max	10
	min	1.25
阀前压力的min值
阀前压力KPa		30			50				100			150				200			250				300		350				400
阀后压力KPa		15-24			15-40				15-80			15-120				20-160			25-200				30-240		35-280				40-320
阀前压力KPa		450			500				550			600				650			700				750		800				850
阀后压力KPa		45-360			50-400				55-440			60-480				65-520			170-560				75-600		80-640				85-680
阀前压力KPa		900			950				1000			1250				1500			2000				2500		3000
阀后压力KPa		90-720			95-760				100-800			125-1000				150-1200			200-1600				250-2000		300-2400
