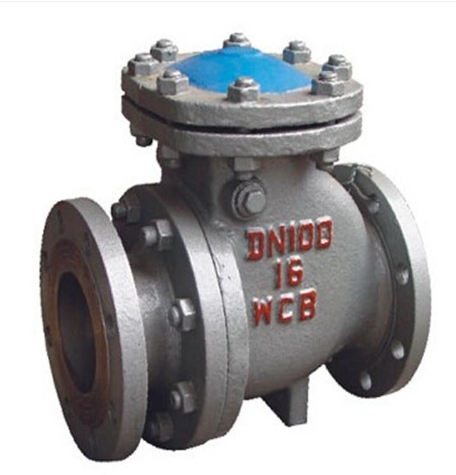

沃茨阀门排渣止回阀PH44Y概述：
排渣止回阀PH44Y 又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。
排渣止回阀PH44Y 结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
沃茨阀门排渣止回阀PH44Y性能参数：
| ||||||||||||||||||||||||||
沃茨阀门排渣止回阀PH44Y外形链接尺寸：
型 号 | 公称通径 | 主 要 尺 寸（mm） | 重 量 | |||||||
L | D | D1 | D2 | Z-φd | b | f | H | |||
PH44H-10C | 80 | 241 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | 260 | 48 |
100 | 292 | 220 | 180 | 156 | 8-φ18 | 20 | 3 | 270 | 63 | |
150 | 256 | 285 | 240 | 212 | 8-φ22 | 22 | 290 | 120 | ||
200 | 495 | 340 | 295 | 268 | 8-φ22 | 22 | 345 | 200 | ||
250 | 622 | 395 | 350 | 320 | 12-φ22 | 24 | 412 | 250 | ||
300 | 698 | 445 | 400 | 370 | 12-φ22 | 26 | 468 | 320 | ||
350 | 787 | 505 | 460 | 430 | 16-φ22 | 28 | 4 | 524 | 400 | |
400 | 900 | 565 | 515 | 482 | 16-φ26 | 30 | 600 | 517 | ||
450 | 918 | 615 | 565 | 532 | 20-φ26 | 32 | 670 | 610 | ||
500 | 978 | 670 | 620 | 585 | 20-φ26 | 34 | 750 | 705 | ||
