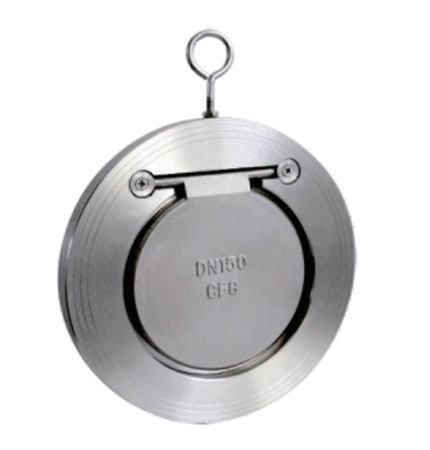

沃茨阀门对夹式圆片式止回阀H74W概述：
对夹式圆片式止回阀H74W一种圆盘式止回阀，是依靠介质压力打开和关闭的自动阀门，用于防止介质倒流。薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场合。H74W薄型止回阀阀瓣关闭快速，水锤压力小； 水平管道或垂直管道均可使用，安装方便； 流道通畅、 流体阻力小；阀瓣行程短、关阀冲击力小；使用寿命长、可靠性高阻。
沃茨对夹式圆片式止回阀H74W性能参数：
| 公称通径 | DN50~DN1000 |
| 公称压力 | 1.6MPa 、2.5MPa、 150Lb、300Lb |
| 工作温度 | t≤400℃ |
| 适用介质 | 油、水、酸碱等液体 |
| 部件名称 | 材质 |
| 阀体 | WCB、304、316、316L |
| "O"型密封圈 | 橡胶、氟橡胶 |
| 阀板 | 304、316、316L |
| "O"型密封圈 | 橡胶、氟橡胶 |
| 吊钩 | 304 |
| 小压盖 | 304、316、316L |
| 弹簧轴 | 304、316、316L |
| 开槽半沉头螺钉 | 304、316、316L |
| 大压盖 | 304、316、316L |
| 开槽半沉头螺钉 | 304、316、316L |
| 弹簧 | 304、316、316L |
沃茨对夹式圆片式止回阀H74W外形链接尺寸：
| 通径DN | L | D1 | D | 参考重量 | ||||
| PN1.0/1.6/2.5/4.0 | 1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | ||||
| 50 | 15 | 19 | 25 | 104 | 104 | 109 | 109 | 1.2 |
| 65 | 15 | 19 | 38 | 125 | 125 | 129 | 129 | 1.6 |
| 80 | 16 | 19 | 46 | 140 | 140 | 144 | 144 | 2.2 |
| 100 | 16 | 19 | 71.5 | 160 | 160 | 170 | 170 | 2.7 |
| 125 | 17 | 19 | 95 | 185 | 185 | 196 | 196 | 3.8 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 | 5.8 |
| 200 | 26 | 29 | 140 | 270 | 270 | 286 | 293 | 14 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 | 17.5 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 | 27 |
| 350 | 38 | 45 | 263 | 440 | 446 | 460 | 477 | 41.5 |
| 400 | 48 | 55 | 305 | 491 | 495 | 517 | 549 | 60 |
| 450 | 48 | 60 | 356 | 541 | 558 | 567 | 574 | 74 |
| 500 | 58 | 70 | 406 | 596 | 620 | 622 | 626 | 116 |
| 600 | 68 | 78 | 482 | 698 | 732 | 734 | 745 | 178 |
