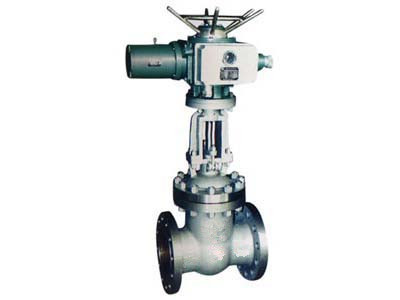

沃茨阀门电动法兰闸阀概述:
电动法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。电动闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。闸阀操作方式有:手动、齿轮传动、电动、气动等。
沃茨阀门电动法兰闸阀特点:
1、电动法兰闸阀结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。
2、闸阀密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、闸阀驱动方式分手动、电动、气动、齿轮传动、结构形式;弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、电动闸阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
沃茨阀门电动法兰闸阀链接尺寸:
公称通径DN(in) | 1.6Mpa外形尺寸表 | ||||||||
L | D | D1 | D2 | b | z-Φd | L1 | H | do | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 590 | 595 | 365 |
50 | 250 | 160 | 115 | 100 | 16 | 4-Φ18 | 590 | 653 | 365 |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 590 | 665 | 365 |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 590 | 725 | 365 |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 590 | 787 | 365 |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 590 | 806 | 365 |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 590 | 955 | 365 |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 590 | 1105 | 365 |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 810 | 1343 | 470 |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 810 | 1516 | 470 |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 810 | 1678 | 470 |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 830 | 1849 | 550 |
450 | 650 | 640 | 585 | 545 | 38 | 20-Φ30 | 830 | 1937 | 550 |
500 | 700 | 705 | 650 | 608 | 42 | 20-Φ34 | 830 | 2234 | 550 |
600 | 800 | 840 | 770 | 718 | 46 | 20-Φ41 | 870 | 2432 | 320 |
700 | 900 | 910 | 840 | 788 | 48 | 24-Φ41 | 870 | 2489 | 320 |
800 | 1000 | 1020 | 950 | 898 | 50 | 24-Φ41 | 1170 | 2643 | 570 |
900 | 1100 | 1125 | 1050 | 998 | 52 | 28-Φ41 | 1170 | 2945 | 570 |
1000 | 1200 | 1255 | 1170 | 1110 | 54 | 28-Φ42 | 1170 | 3083 | 570 |
1200 | 1350 | 1485 | 1390 | 1325 | 56 | 32-Φ48 | 1170 | 3382 | 570 |
