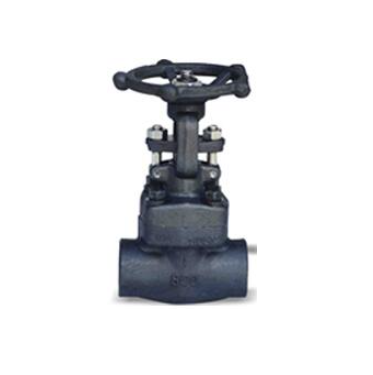

沃茨锻钢内螺纹闸阀概述：
锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
沃茨锻钢内螺纹闸阀结构设计和规范：
锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.
沃茨锻钢内螺纹闸阀结构形式：
1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖；
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11；
7.螺纹端(NPT端)按ANSI/ASME B1.20.1。
沃茨锻钢内螺纹闸阀外形链接尺寸：
通径 | 缩径RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
NPS | 全径FB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
L | 150～800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | ||
1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | ||
H(OPEN) | 150～800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
900～1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | ||
W | 150～800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
900～1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | ||
Weights | Bolted | 150～800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
900～1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | ||
Welded | 150～800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
900～1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 | ||
