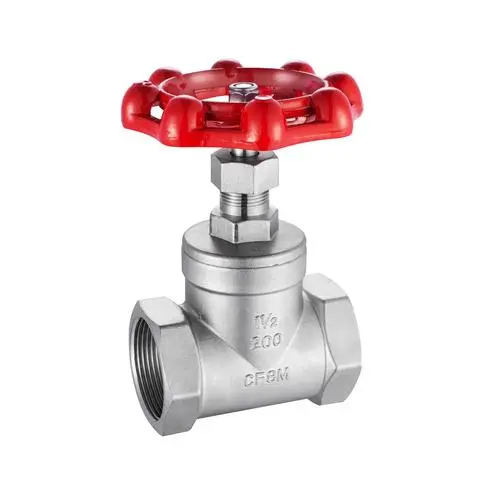

沃茨阀门不锈钢丝口截止阀概述：
不锈钢内螺纹截止阀属于强制密封式阀门，所以在阀门关闭时，须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，内螺纹截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。
沃茨阀门不锈钢丝口截止阀性能参数：
型号 | 公称压力 | 试验压力PS（Mpa） | 工作压力PN(Mpa) | 工作温度 | 适用介质 | |
壳体 | 密封 | |||||
J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油类 |
J11W-16P | 硝酸类腐蚀性介质 | |||||
J11W-16R | ≤350 | 醋酸类腐蚀性介质 | ||||
J11W-16Ni | 碱液、盐水、海水等 | |||||
沃茨阀门不锈钢丝口截止阀链接尺寸：
公称通径 | 管螺纹 | 尺寸(mm) | |||||
L | D1 | S | H | H1 | D0 | ||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
