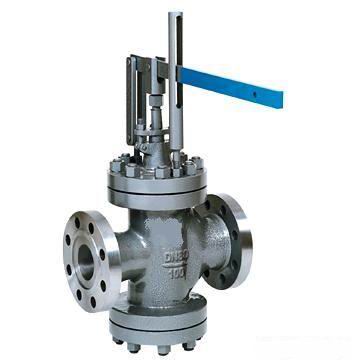

沃茨杠杆式减压阀概述：
沃茨杠杆式减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。本杠杆式减压阀主要用于蒸汽管路，调节压力。杠杆式减压阀应用在热电联产、轻纺、印染、石化、制糖等行业。
沃茨杠杆式减压阀性能参数：
公称压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力（Mpa） | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围（Mpa） | 最佳减压比0.6 | |||||
渗漏量 | 0.5%QMax | |||||
温量-压力等级 | ANSI B16.34 | |||||
沃茨杠杆式减压阀外形链接尺寸：
公称通径DN | 外 形 尺 寸 | ||||
L | L1 | H | Hl | l | |
50 | 300 | 150 | 520 | 190 | 565 |
65 | 340 | 170 | 540 | 205 | 650 |
80 | 380 | 190 | 550 | 215 | 650 |
100 | 400 | 215 | 580 | 240 | 800 |
125 | 430 | 225 | 620 | 275 | 800 |
150 | 450 | 230 | 650 | 320 | 800 |
200 | 500 | 260 | 790 | 340 | 800 |
250 | 550 | 285 | 850 | 370 | 800 |
300 | 750 | 395 | 940 | 460 | 900 |
