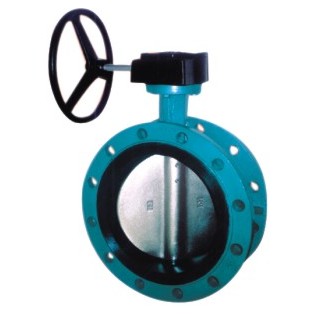

沃茨阀门法兰衬胶蝶阀D341J概述：
D341J法兰式衬胶蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命。D341J法兰式衬胶蝶阀产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送，特别是具有严重腐蚀性介质的使用场合，如：、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
沃茨法兰衬胶蝶阀D341J性能参数：
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
CPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
沃茨法兰衬胶蝶阀D341J外形链接尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | Class 125Lb/150Lb | ||||||
80 | 3 | 127 | 190 | 152.5 | 127 | 2 | 19 | 4-φ19 |
100 | 4 | 127 | 229 | 190.5 | 157 | 2 | 24 | 8-φ19 |
125 | 5 | 127 | 254 | 216 | 186 | 2 | 24 | 8-φ22 |
150 | 6 | 127 | 279 | 241.5 | 216 | 2 | 26 | 8-φ22 |
200 | 8 | 152.4 | 343 | 298.5 | 270 | 2 | 29 | 8-φ22 |
250 | 10 | 203.2 | 406 | 362 | 324 | 2 | 31 | 12-φ25 |
300 | 12 | 203.2 | 483 | 432 | 381 | 2 | 32 | 12-φ25 |
350 | 14 | 203.2 | 533 | 476 | 413 | 2 | 35 | 12-φ29 |
400 | 16 | 203.2 | 597 | 540 | 470 | 2 | 37 | 16-φ29 |
450 | 18 | 203.2 | 635 | 578 | 533 | 2 | 40 | 16-φ32 |
500 | 20 | 203.2 | 699 | 635 | 584 | 2 | 43 | 20-φ32 |
600 | 24 | 203.2 | 813 | 749.5 | 692 | 2 | 48 | 20-φ25 |
