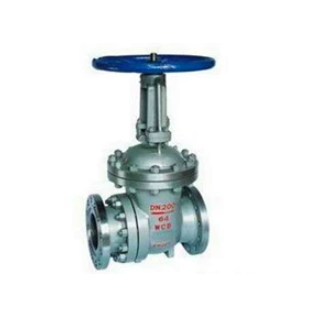

沃茨排渣闸阀PZ41H概述:
PZ41H排渣闸阀是基于法兰闸阀演变而成的一种用于排除灰渣水混合物的阀门。适用于公称压力PN1.6~6.4MPa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。
沃茨排渣闸阀PZ41H特点:
1、符合标准要求,密封、性能优良、造型美观;
2、密封副配对合理,闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成,密封好、耐磨、耐温、耐腐蚀、抗擦伤性能好、使用长;
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性;
4、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有手轮,启闭轻;
5、可采用配管法兰标准及法兰密封面形式,符合工程需要及用户要求。
沃茨排渣闸阀PZ41H性能参数:
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
PZ41H-10 | 10 | 1.0 | ≤100 | 灰渣水混合物(灰水比1:1:5最大粒度≤50mm) |
PZ41H-16 | 16 | 1.6 | ||
PZ41H-25 | 25 | 2.5 | ||
PZ41H-40 | 40 | 4.0 | ||
PZ41H-63 | 63 | 6.3 |
沃茨排渣闸阀PZ41H外形链接尺寸:
GB 1.6Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
GB 2.5Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
