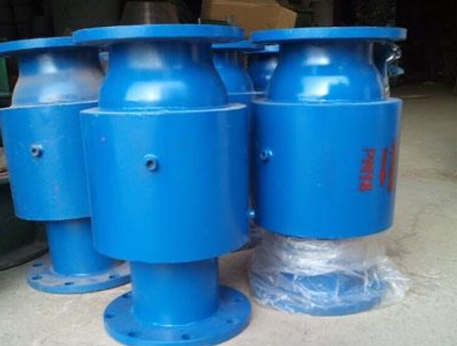

沃茨防爆波安全阀概述：
沃茨阀门FA49H型防爆波安全阀，是一种既能消除水锤冲击波又能阻挡水锤冲击波的水用安全阀。它是由许多安全阀组成的产品，所起到的功能是单一安全阀无法达到的。该阀安装于给水工程管道的头部，以挡波和消波的方式相结合，防止水锤冲击波沿着管道进入系统给水工程内部，从而达到消除破坏性水锤的冲击波，起到保护系统设施正常运行和安全防护目的。
沃茨防爆波安全阀技术参数：
公称压力：PN1.6～2.5MPa
公称通径：15～300
容气腔压力(占管道压力百分数) 50～70%
适用介质：无杂物的清水、污水
适用介质温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598

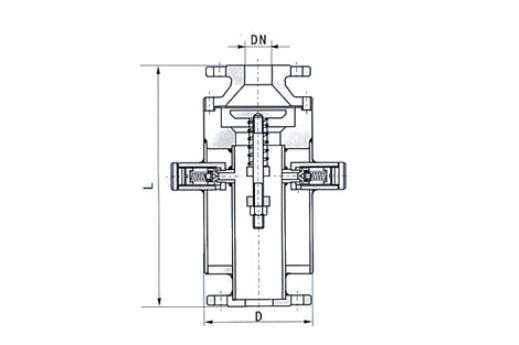

沃茨防爆波安全阀结构图：
沃茨防爆波安全阀工作原理：
利用阀门正常关闭状态下的一定弹性来吸收压力波的冲击力，从而减轻波动的强度。当管道中的流体产生压力冲击波时，阀门会立即关闭，以减少即时波动压力，从而达到保护管道和设备的作用。
沃茨防爆波安全阀外形链接尺寸：
DN | 管径 | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
L | 1.6MPa | 200 | 300 | 320 | 340 | 350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
DN | 管径 | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
